Das Design
Der Falt-Beam ist eine 2-Element-Richtantenne für fünf Amateurfunkbänder (20/17/15/12/10m, 6m optional). Die Antenne besteht aus Draht-Elementen, die konzentrisch an einem Traggerüst befestigt sind. Vom zentralen Tragrohr werden die Spreizer mit den Tragseilen in Position gehalten, das Tragrohr ist gleichzeitig koaxialer Feeder für die Strahler. Die Reflektoren und Strahler sind an Spreizern aus Fiberglas befestigt.
![Antenna](../img/design/Gesamt.gif)
Die Einspeisung per Koaxbuchse (PL/SO-239, N-Buchse optional) oben am Tragrohr mit Ösen für die Tragseile
![Detail Feeder](../img/design/Einspeisung.gif)
Das Mittelstück (engl. "Hub") nimmt die sechs beweglich verbundenen Spreizer auf und dient gleichzeitig als isolierender Abstandhalter zwischen Tragrohr und Mast bzw. Rotor.
![Detail Hub](../img/design/Hub.gif)
Die Spreizer bestehen aus drei Segmenten und sind mit verriegelbaren Gelenken verbunden.
![Swivel joint](../img/design/Rastgelenk.gif)
Gelenk geöffnet:
![open swivel joint](../img/design/Rastgelenk_offen.gif)
Die Spreizerspitzen verfügen über abgerundete Köpfe mit Labyrinth-Führung für die Halteseile.
![Spreader tip](../img/design/Spreizerspitze.gif)
Das als koaxialer Feeder dienende Tragrohr speist die Strahlerhälften
![driver feed](../img/design/Speisung.gif)
Die Drahtelemente sind mit speziellen Clips schonend und sicher an den Spreizern befestigt
![wire clip](../img/design/Elementhalter.gif)
Diese wieder lösbaren Universalklemmen verbinden die Element-Enden mit dem Abstands-Seilen.
![universal clamp](../img/design/Universalklemme.gif)
Die Kappe hat eingearbeitete Distanzflächen und sorgt so für eine sichere Belüftung des Tragrohrs. Schwitzwasser kann ungehemmt verdunsten.
![top cap](../img/design/Kappe.gif)
Die optional erhältlichen Sturmklammern dämpfen Bewegungen der Spreizer und vermeiden das Hochklappen bei Starkwind
![storm brackets](../img/design/Sturmklammer.gif)
Die Antenne zusammengefaltet auf nur 1,15 m Länge
![antenna collapsed](../img/design/Packed.gif)
Option: Transport- und Schutztasche mit Schulterriemen
![bag](../img/design/Tasche.gif)

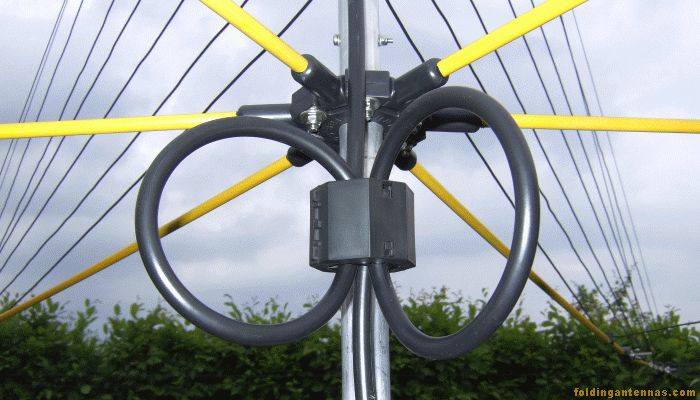

Option: Klappferrit für Mantelwellensperre nach K9YC, passt für drei Windungen mit Kabel bis 11,5 mm Durchmesser (im Bild: RG-213). Perfekt für Portabelbetrieb, einfach zu montieren und zu entfernen, kein Steckerabschneiden nötig (im Gegensatz zu den Mantelwellensperren mit Ferrithülsen).
![choke](../img/design/choke.gif)
Option: Stabiler mitdrehender Abspannring für 30mm Teleskopmasten, alle Kanten abgerundet, daher keine Seilkauschen nötig!
![Abspannring](../img/design/Abspannring.gif)
In der Bauanleitung finden Sie weitere Bilder und detaillierte Informationen.
